LED-sheets installeren – Complete technische informatie en installatievoorschriften

LED-sheets zijn een innovatieve oplossing voor het gelijkmatig verlichten van natuursteen, onyx, marmer, keukenbladen, meubels en andere lichtdoorlatende materialen. Dankzij hun dunne en flexibele ontwerp zijn LED-sheets bijzonder geschikt voor professionele backlight-toepassingen en maatwerkprojecten.

Bij profielgigant zijn wij gespecialiseerd in LED backlight-oplossingen voor zowel kleine als grote oppervlakken. Voor een optimale lichtverdeling, veilige werking en lange levensduur is het belangrijk dat LED-sheets correct worden geïnstalleerd.

Op deze pagina vindt u uitgebreide technische informatie over 24V LED-sheets, warmteontwikkeling, bekabeling, voedingen, controllers, montage op Alu-Dibond, afstandhouders, luchtspouwen en toepassing achter natuursteen.

1. Toepassingen van LED-sheets

Flexibele LED-sheets worden gebruikt om lichtdoorlatende materialen van achteren gelijkmatig te verlichten. Dankzij de onderlinge verbindingsmogelijkheden kunnen grotere oppervlakken worden voorzien van egale achtergrondverlichting.

Veelvoorkomende toepassingen zijn:

• Natuursteenverlichting: onyx, marmer, albast en andere lichtdoorlatende steensoorten.

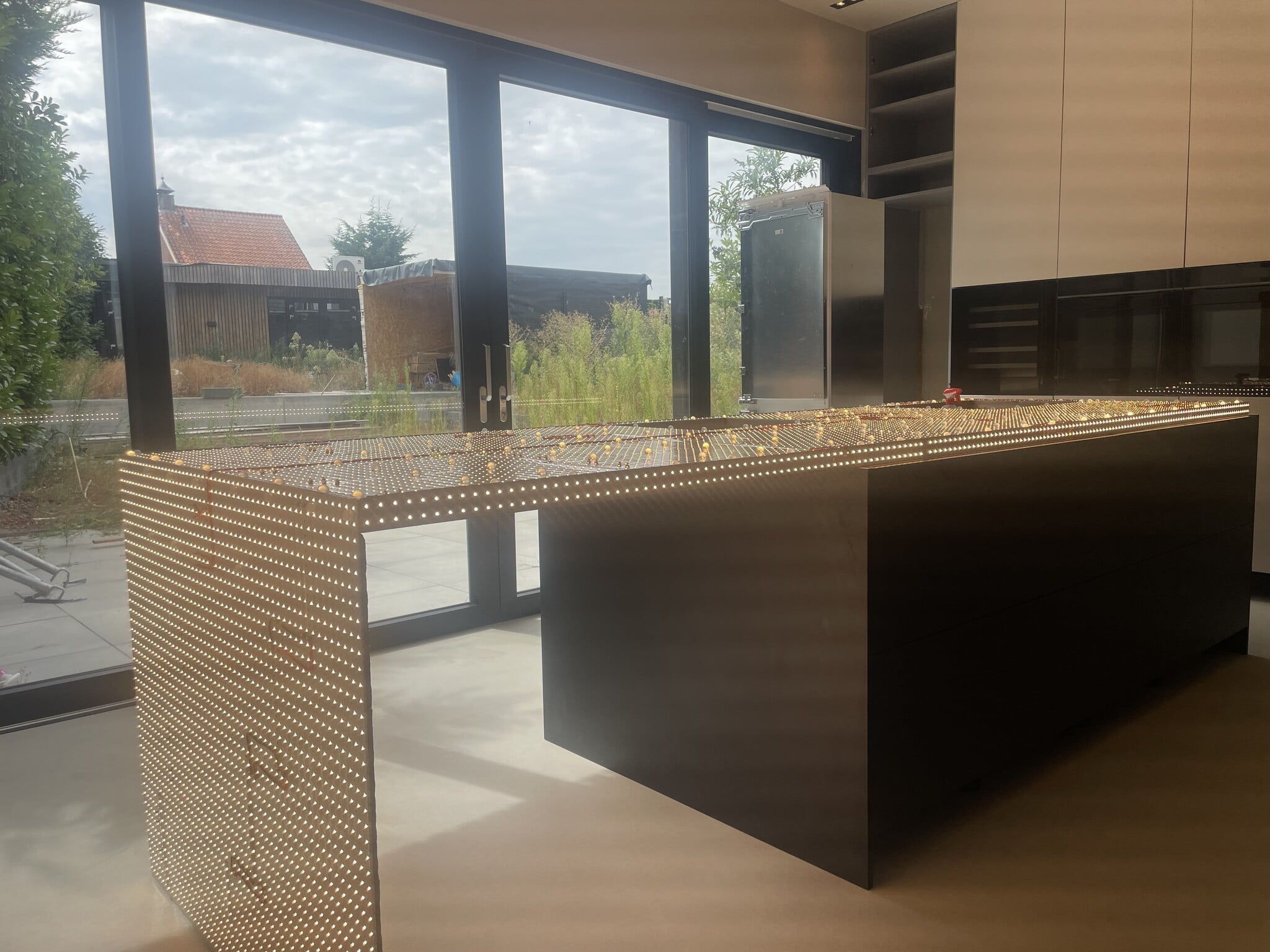

• Keukenverlichting: keukenbladen, kookeilanden, achterwanden en werkbladen.

• Meubelverlichting: dressoirs, balies, vitrines, kasten en maatwerkmeubels.

• Wandverlichting: decoratieve lichtwanden en lichtdoorlatende wandpanelen.

• Badkamerverlichting: wastafelbladen en badkamermeubels, mits de producten geschikt zijn voor de betreffende vochtige omgeving.

• Projectverlichting: hotels, winkels, restaurants, kantoren en exclusieve interieurprojecten.

Onze LED-sheets zijn verkrijgbaar in verschillende uitvoeringen, waaronder warmwit, dual white (CCT) en RGB+CCT.

Afhankelijk van de uitvoering kunnen meerdere LED-sheets worden gecombineerd om grotere oppervlakken te verlichten. De maximale aansluitcapaciteit, voedingsspanning en verbindingsmogelijkheden zijn afhankelijk van de productspecificaties.

2. Warmteontwikkeling van LED-sheets

Worden LED-sheets warm tijdens gebruik?

Ja. LED-sheets produceren tijdens gebruik warmte. Dit is een normaal fysisch verschijnsel bij LED-verlichting.

Een gedeelte van de opgenomen elektrische energie wordt omgezet in licht en het overige gedeelte in warmte.

De uiteindelijke temperatuur van de LED-sheets is afhankelijk van verschillende factoren:

• Het opgenomen elektrische vermogen

• De ingestelde lichtsterkte

• De omgevingstemperatuur

• De beschikbare ventilatie en warmteafvoer

• De montagewijze

• De warmtegeleiding van het omliggende materiaal

• De elektrische aansluitingen en stroomverdeling

Wat is een normale bedrijfstemperatuur?

Bij bepaalde LED-sheetinstallaties kunnen oppervlaktetemperaturen van circa 25°C tot 35°C voorkomen.

Dit is op zichzelf geen aanwijzing voor een defect of oververhitting.

De temperatuur kan echter hoger of lager uitvallen, afhankelijk van de toepassing, het opgenomen vermogen en de montageomstandigheden.

Belangrijk: Deze temperaturen zijn indicatieve praktijkwaarden en vormen geen gegarandeerd bedrijfstemperatuurbereik. De maximale toegestane temperaturen uit de productspecificaties zijn altijd leidend.

Warmteontwikkeling achter natuursteen

Bij montage achter natuursteen, onyx of marmer kan de warmte van LED-sheets worden opgenomen en vastgehouden door het omliggende materiaal.

Hierdoor kan de oppervlaktetemperatuur van het natuursteen geleidelijk stijgen nadat de verlichting is ingeschakeld.

Bij een correcte installatie moet de warmte voldoende kunnen worden afgevoerd.

Een hogere temperatuur van het natuursteen betekent niet automatisch dat sprake is van een defect. Wel moet worden gecontroleerd of de toegestane temperaturen van de LED-sheets, elektrische aansluitingen, bevestigingsmaterialen en het natuursteen niet worden overschreden.

Wij adviseren om de temperatuur bij grotere installaties gedurende langere tijd te controleren, totdat deze voldoende is gestabiliseerd.

3. Vermogen, lichtopbrengst en dimmen

Het opgenomen vermogen van LED-sheets heeft invloed op de lichtopbrengst en warmteontwikkeling.

Door LED-sheets met een geschikte controller te dimmen, kan het elektrische vermogen worden verlaagd. Dit kan bijdragen aan een lagere temperatuur van de LED-sheets en het omliggende materiaal.

Voorbeeld van vermogensreductie

Wanneer een LED-installatie wordt teruggedimd van 48W naar 20W, neemt het opgenomen elektrische vermogen met ongeveer 58% af.

Dit kan een aanzienlijke vermindering van de warmteontwikkeling opleveren.

De daadwerkelijke temperatuurverlaging is afhankelijk van de montage, warmteafvoer en omgevingstemperatuur en is niet noodzakelijk evenredig aan de vermogensreductie.

Dual white LED-sheets en CCT-regeling

Dual white LED-sheets beschikken over afzonderlijke warmwitte en koudwitte LED-kanalen.

Hiermee kan de kleurtemperatuur worden aangepast, bijvoorbeeld van sfeervol warmwit naar functioneel koelwit, binnen het bereik van het betreffende product.

Voor deze regeling is een geschikte CCT-controller noodzakelijk.

Let op: Een fase-dimbare LED-voeding ondersteunt niet automatisch de dual white-functie.

Wanneer uitsluitend het warmwitte kanaal wordt gebruikt, kan dit met een geschikte dimoplossing afzonderlijk worden gedimd.

Het aanpassen van de kleurtemperatuur vereist een controller die beide LED-kanalen correct kan aansturen.

4. LED-sheets aansluiten: bekabeling en kabeldoorsnede

Een correcte kabeldimensionering is essentieel voor een betrouwbare en veilige werking van 24V LED-sheets.

Bij grotere installaties kan de totale stroomsterkte aanzienlijk oplopen. Vooral bij langere kabeltrajecten of wanneer meerdere LED-sheets worden gecombineerd, moet rekening worden gehouden met spanningsverlies en de maximale belastbaarheid van kabels en aansluitingen.

Welke kabeldikte is nodig?

De benodigde kabeldoorsnede is afhankelijk van:

1. Het totale aangesloten vermogen

2. De maximale stroomsterkte

3. De lengte van de voedingskabel

4. De toegestane spanningsval

5. De aanlegwijze en omgevingstemperatuur

6. De maximale belastbaarheid van connectoren en aansluitpunten

Er bestaat geen universele minimale kabeldoorsnede die voor iedere installatie geschikt is.

De installateur dient de juiste kabeldoorsnede vooraf te berekenen.

Bij 24V-installaties kan een maximale spanningsval van 3% als praktisch ontwerpuitgangspunt worden gehanteerd. Dit komt overeen met 0,72V.

Naast spanningsverlies moet ook de thermische belastbaarheid van de kabel worden gecontroleerd.

Waarom zijn voldoende dikke voedingskabels belangrijk?

Een onvoldoende kabeldoorsnede kan leiden tot:

• Spanningsverlies en verminderde lichtopbrengst

• Ongelijkmatige verlichting

• Verhoogde belasting van aansluitpunten

• Plaatselijke warmteontwikkeling

• Beschadiging van connectoren en elektrische verbindingen

Gebruik daarom uitsluitend geschikte koperen voedingskabels met een doorsnede die is afgestemd op de elektrische belasting en kabellengte.

5. Meerdere LED-sheets parallel aansluiten

Bij grotere oppervlakken adviseren wij om LED-sheets over meerdere parallelle voedingsaansluitingen te verdelen.

Dit is belangrijk om een gelijkmatige stroomverdeling te realiseren.

Voordelen van parallelle voedingsaansluitingen

• Minder spanningsverlies

• Gelijkmatigere lichtverdeling

• Lagere belasting van afzonderlijke aansluitingen

• Minder risico op plaatselijke opwarming door hoge stromen

• Betere verdeling van de elektrische belasting

Ook onze technische leveranciers adviseren om bij grotere installaties voldoende parallelle voedingspunten toe te passen.

Kunnen LED-sheets onderling worden verbonden?

Ja, mits het betreffende product hiervoor geschikt is en de maximale doorvoerstroom niet wordt overschreden.

Bij onderlinge verbindingen moet rekening worden gehouden met de belastbaarheid van de geleidende sporen, connectoren en aansluitingen.

Het onbeperkt achter elkaar doorverbinden van LED-sheets is niet toegestaan.

Bij grotere installaties heeft een correcte parallelle voedingsverdeling doorgaans de voorkeur boven het doorlussen van grote stromen via opeenvolgende LED-sheets.

Belangrijk: Uitgangen van afzonderlijke voedingen mogen niet zonder uitdrukkelijke fabrikantgoedkeuring rechtstreeks parallel worden geschakeld.

6. De juiste LED-voeding selecteren

De meeste LED-sheets van profielgigant werken op 24V DC.

Gebruik uitsluitend een geschikte, gestabiliseerde voeding met de juiste uitgangsspanning.

De voeding moet voldoende vermogen leveren voor alle aangesloten LED-sheets.

Berekening van het benodigde vermogen

Het totale benodigde vermogen wordt berekend door het vermogen per LED-sheet te vermenigvuldigen met het aantal aangesloten sheets.

Rekenvoorbeeld:

• Aantal LED-sheets: 10

• Vermogen per LED-sheet: 20W

• Totaal aangesloten vermogen: 200W

In dit voorbeeld moet de voeding minimaal 200W kunnen leveren. Afhankelijk van de specificaties van de fabrikant kan aanvullende vermogensreserve noodzakelijk of wenselijk zijn.

Temperatuur van LED-voedingen

LED-voedingen produceren tijdens gebruik eveneens warmte.

Bij bepaalde elektronische voedingen worden maximale temperatuurwaarden tot circa 110°C vermeld voor specifieke interne onderdelen of meetpunten.

Dit betekent niet dat de volledige voeding of de omgevingstemperatuur 110°C mag bereiken.

De toegestane omgevingstemperatuur, eventuele Tc-waarde en montagevoorschriften van de betreffende voeding zijn altijd leidend.

Zorg voor voldoende warmteafvoer en monteer voedingen volgens de instructies van de fabrikant.

7. LED-controllers, dimmers en CCT

LED-sheets kunnen afhankelijk van de uitvoering worden aangestuurd met verschillende controllers.

Veelgebruikte systemen zijn:

• PWM LED-dimmers

• Dual white/CCT-controllers

• RGB-controllers

• RGB+CCT-controllers

• DALI-systemen

• Zigbee-controllers

• Geschikte Casambi-aansturing

Maximale belasting van LED-controllers

De totale elektrische belasting mag de maximale capaciteit van de controller niet overschrijden.

Bij dual white LED-sheets moet ook rekening worden gehouden met de maximale stroomsterkte per kanaal.

Bij grotere installaties kunnen meerdere controllers, geschikte versterkers of afzonderlijke voedingsgroepen noodzakelijk zijn.

Een voeding met voldoende vermogen betekent niet automatisch dat de aangesloten controller dezelfde belasting kan verwerken.

Zoemende of piepende LED-controllers

Bij bepaalde combinaties van LED-voedingen en PWM-controllers kunnen hoorbare geluiden of trillingen ontstaan.

Deze kunnen zich uiten als een pieptoon, zoemend geluid of mechanische trilling.

De oorzaak kan liggen in de combinatie van voeding, controller, belasting en schakelfrequentie.

Voor geluidsgevoelige toepassingen, zoals woningen, slaapkamers en luxe interieurs, adviseren wij om de volledige configuratie vooraf te testen.

Wanneer hoorbare geluiden optreden, kan het noodzakelijk zijn een andere geschikte voeding of controller toe te passen.

8. Montage van LED-sheets achter natuursteen

LED-sheets worden veel toegepast achter lichtdoorlatend natuursteen, waaronder onyx en marmer.

Bij deze toepassingen moet extra aandacht worden besteed aan de warmtehuishouding en de geschiktheid van de gebruikte materialen.

Belangrijke aandachtspunten

• Controleer de lichtdoorlatendheid van het natuursteen.

• Houd rekening met de dikte en eigenschappen van het materiaal.

• Zorg voor een gelijkmatige verdeling van de LED-sheets.

• Voorkom plaatselijke warmteophoping.

• Controleer de geschiktheid van lijmen en bevestigingsmaterialen.

• Zorg voor voldoende warmteafvoer.

• Voorkom mechanische belasting van elektrische verbindingen.

• Houd rekening met eventuele thermische uitzetting.

• Test de complete installatie vóór definitieve montage.

Bij grote oppervlakken adviseren wij om vooraf een aansluitplan en vermogensberekening op te stellen.

9. Montage van LED-sheets op Alu-Dibond

Bij de installatie van LED-sheets achter natuursteen, onyx, marmer en andere lichtdoorlatende materialen is de keuze van de montageondergrond belangrijk.

Een veelgebruikt materiaal in de interieurbouw is Alu-Dibond, ook bekend als aluminium composietplaat.

Wat is Alu-Dibond?

Alu-Dibond bestaat uit twee dunne aluminium buitenlagen met daartussen een kunststof kern.

Het materiaal is relatief licht, vormvast en heeft een vlak oppervlak. Hierdoor kan Alu-Dibond geschikt zijn als montageondergrond voor LED-sheets.

De geschiktheid is afhankelijk van de warmteontwikkeling, montagewijze en technische eigenschappen van de plaat.

Voordelen van Alu-Dibond

• Vlakke ondergrond: maakt een gelijkmatige bevestiging van LED-sheets mogelijk.

• Laag gewicht: geschikt voor toepassingen waarbij het constructiegewicht beperkt moet blijven.

• Vormvastheid: draagt bij aan een stabiele montage.

• Eenvoudige verwerking: kan op maat worden gemaakt voor uiteenlopende toepassingen.

• Warmteverdeling: de aluminium buitenlagen kunnen bijdragen aan de verspreiding van warmte over het plaatoppervlak.

Warmteafvoer bij Alu-Dibond

Hoewel Alu-Dibond aluminium buitenlagen heeft, bestaat de kern uit kunststof.

Deze kern heeft doorgaans een aanzienlijk lagere warmtegeleiding dan massief aluminium.

Daardoor heeft Alu-Dibond niet dezelfde warmtegeleidende eigenschappen als een massieve aluminium plaat.

Bij LED-sheets met een hoger vermogen kan aanvullende warmteafvoer noodzakelijk zijn.

De daadwerkelijke temperatuur is afhankelijk van het vermogen van de LED-sheets, de plaatdikte, de montagewijze en de beschikbare ventilatie.

Belangrijk: Alu-Dibond mag niet zonder technische beoordeling worden beschouwd als voldoende koeling voor LED-sheets.

Alu-Dibond of massief aluminium?

Voor toepassingen waarbij warmteafvoer een belangrijke rol speelt, kan massief aluminium geschikter zijn dan Alu-Dibond.

Massief aluminium geleidt warmte aanzienlijk beter door de volledige plaatdikte.

De juiste keuze hangt af van de elektrische belasting, constructie, beschikbare ruimte en warmteontwikkeling.

Montageadvies

Gebruik een vlakke, schone en vetvrije ondergrond.

Controleer of de gebruikte bevestigingsmaterialen geschikt zijn voor de coating van de Alu-Dibond plaat en de verwachte temperaturen.

Voorkom plooien, mechanische spanning en beschadiging van aansluitingen.

Bij gesloten constructies adviseren wij een volledige temperatuurtest vóór definitieve montage.

10. Afstandhouders en montageafstand bij LED-sheets

Bij het installeren van LED-sheets achter natuursteen, onyx, marmer, glas of andere lichtdoorlatende materialen speelt de afstand tussen de LED-sheets en het te verlichten oppervlak een belangrijke rol.

Door geschikte afstandhouders te gebruiken, kan een gecontroleerde luchtspouw worden gecreëerd tussen de LED-sheets en het natuursteen.

Dit kan bijdragen aan een gelijkmatige lichtverdeling, mechanische bescherming en een geschikte constructieopbouw.

Waarom afstandhouders gebruiken?

Afstandhouders kunnen verschillende functies vervullen:

• Gelijkmatige lichtverdeling: voldoende afstand kan helpen om afzonderlijke LED-punten minder zichtbaar te maken.

• Voorkomen van direct contact: voorkomt dat natuursteen of andere panelen rechtstreeks op de LED-sheets drukken.

• Ruimte voor bekabeling: biedt plaats aan aansluitkabels en connectoren.

• Thermische scheiding: een luchtspouw kan de directe warmteoverdracht naar het natuursteen beperken.

• Montage en onderhoud: kan bijdragen aan een overzichtelijke constructie.

Welke afstand is nodig tussen LED-sheets en natuursteen?

De benodigde afstand is afhankelijk van:

1. De LED-dichtheid en lichtopbrengst van de LED-sheets.

2. De lichtdoorlatendheid van het natuursteen.

3. De dikte van het materiaal.

4. De gewenste gelijkmatigheid van de verlichting.

5. De aanwezigheid van een diffuser.

6. Het opgenomen vermogen en de warmteontwikkeling.

7. De beschikbare inbouwdiepte.

Bij LED-sheets met een hoge LED-dichtheid kan een kleinere montageafstand mogelijk zijn dan bij systemen met grotere afstanden tussen de afzonderlijke LED-punten.

Er bestaat echter geen universele minimale montageafstand die voor iedere toepassing geschikt is.

Wij adviseren om de juiste afstand vooraf te bepalen met een praktijktest op het daadwerkelijk toe te passen materiaal.

Afstandhouders en warmteontwikkeling

Een luchtspouw tussen de LED-sheets en het natuursteen kan de directe warmteoverdracht naar het natuursteen verminderen.

Dit betekent echter niet automatisch dat de LED-sheets zelf koeler blijven.

Bij een volledig gesloten constructie zonder voldoende warmteafvoer kan warme lucht zich ophopen, waardoor de temperatuur van de LED-sheets en omliggende componenten juist kan stijgen.

Een luchtspouw is daarom geen vervanging voor een geschikte montageondergrond of voldoende warmteafvoer.

Combinatie van Alu-Dibond en afstandhouders

LED-sheets kunnen, indien hiervoor geschikt, worden bevestigd op een vlakke aluminium of Alu-Dibond montageplaat.

Met afstandhouders of een geschikt montageframe wordt vervolgens de gewenste afstand tot het natuursteen gerealiseerd.

Een mogelijke constructie bestaat uit:

1. Een stabiele achterconstructie.

2. Een geschikte aluminium of Alu-Dibond montageplaat.

3. De daarop bevestigde LED-sheets.

4. Afstandhouders of een afstandsframe.

5. Het lichtdoorlatende natuursteen of afwerkingspaneel.

Bij deze constructie moet rekening worden gehouden met de draagkracht, warmteafvoer, materiaaleigenschappen en elektrische veiligheid.

Welk materiaal is geschikt als afstandhouder?

Afstandhouders kunnen worden vervaardigd uit aluminium, geschikte kunststoffen of speciaal ontwikkelde montageprofielen.

De materiaalkeuze is afhankelijk van de mechanische belasting, omgevingstemperatuur en montagewijze.

Controleer altijd of de gebruikte materialen geschikt zijn voor de verwachte temperaturen en de betreffende toepassing.

Voorkom dat afstandhouders rechtstreeks druk uitoefenen op LED-componenten, soldeerpunten of elektrische verbindingen.

11. Testprocedure vóór definitieve installatie

Voordat LED-sheets definitief worden gemonteerd achter natuursteen, keukenbladen of gesloten panelen, adviseren wij een volledige praktijktest uit te voeren.

Elektrische controle

• Controleer de uitgangsspanning en polariteit.

• Meet de spanning bij de LED-sheets onder belasting.

• Controleer de totale stroomsterkte.

• Controleer de belasting per controllerkanaal.

• Controleer de kabeldoorsnede.

• Controleer de elektrische verbindingen.

Functionele controle

• Controleer de gelijkmatige lichtverdeling.

• Test de dimfunctie.

• Test de CCT-regeling indien aanwezig.

• Controleer op flikkeringen, geluiden en trillingen.

• Controleer of alle LED-sheets correct functioneren.

• Controleer of de gekozen montageafstand voldoende is om zichtbare LED-punten te voorkomen.

Temperatuurcontrole

• Test de installatie bij de maximaal voorziene lichtsterkte.

• Meet de temperatuur op meerdere plaatsen.

• Controleer de temperatuur van aansluitingen en voedingen.

• Herhaal de metingen totdat de temperatuur voldoende is gestabiliseerd.

• Controleer de temperatuur van het natuursteen, de montageplaat en omliggende materialen.

Bij infraroodmetingen moet rekening worden gehouden met de emissiviteit van het gemeten oppervlak.

Wij adviseren om de testresultaten vast te leggen voordat de installatie definitief wordt afgewerkt.

12. Professionele installatie en veiligheid

De installatie en aansluiting van LED-sheets en bijbehorende elektrische componenten dienen te worden uitgevoerd door een erkend of aantoonbaar vakbekwaam elektrotechnisch installateur.

De installateur dient rekening te houden met de geldende veiligheidsvoorschriften, toepasselijke NEN-normen en de technische specificaties van de gebruikte componenten.

De installateur is verantwoordelijk voor een correcte uitvoering van onder andere:

• De elektrische aansluitingen

• De dimensionering van kabels en voedingen

• De beveiliging tegen overbelasting en kortsluiting

• De selectie en aansluiting van controllers

• De montage en warmteafvoer

• De eindcontrole en ingebruikname

Werkzaamheden aan de 230V-zijde van de installatie dienen uitsluitend door daarvoor vakbekwame personen te worden uitgevoerd.

13. Garantie en aansprakelijkheid

Onze LED-sheets worden geleverd conform de vermelde productspecificaties en toepasselijke garantievoorwaarden.

Schade of defecten die aantoonbaar het gevolg zijn van onjuiste installatie, verkeerde voedingsspanning, onvoldoende kabeldimensionering, overbelasting, ongeschikte componenten of onvoldoende warmteafvoer kunnen buiten de commerciële productgarantie vallen.

De installateur dient vooraf te beoordelen of het volledige systeem geschikt is voor de beoogde toepassing.

Technische adviezen van profielgigant zijn gebaseerd op de beschikbare productinformatie en de door de klant verstrekte gegevens.

Deze adviezen vervangen geen projectspecifieke elektrische berekening, installatietechnische beoordeling of keuring.

Wettelijke garantierechten en wettelijke aansprakelijkheid blijven onverminderd van toepassing.

14. LED-sheets en professionele backlight-oplossingen bij profielgigant

profielgigant is gespecialiseerd in flexibele LED-sheets en LED backlight-oplossingen voor professionele en decoratieve toepassingen.

Onze LED-sheets zijn geschikt voor uiteenlopende toepassingen in de interieurbouw, meubelindustrie, keukenbouw en professionele projectverlichting.

Wij leveren onder andere:

• Flexibele LED-sheets

• Warmwitte en dual white LED-sheets

• RGB+CCT LED-sheets

• 24V LED-voedingen

• LED-dimmers en controllers

• Componenten voor professionele backlight-installaties

Waarom profielgigant?

• Specialist in LED-sheets en achtergrondverlichting

• Oplossingen voor natuursteen, onyx en marmer

• Technisch advies over voedingen, bekabeling en controllers

• Geschikt voor kleine en grote maatwerkprojecten

• Levering uit eigen voorraad, afhankelijk van beschikbaarheid

• Online bestellen of afhalen bij ons magazijn in Purmerend

Heeft u vragen over het aansluiten van LED-sheets of het samenstellen van een complete installatie? Neem contact met ons op voor technisch advies.
